Vous avez déjà dû forcer un conduit rigide dans un angle improbable, au risque de tout endommager ? Ce genre de casse-tête, autrefois monnaie courante en électricité, appartient désormais au passé. Aujourd’hui, la protection des câbles repose sur une solution bien plus intelligente : la gaine métallique flexible. Elle s’adapte aux configurations les plus complexes, résiste aux chocs comme aux vibrations, et protège durablement les installations, qu’elles soient résidentielles ou industrielles. Alors, comment choisir celle qui correspond vraiment à votre projet ?
Découvrez gaine métallique flexible caractéristiques et atouts
La flexibilité au service des espaces restreints

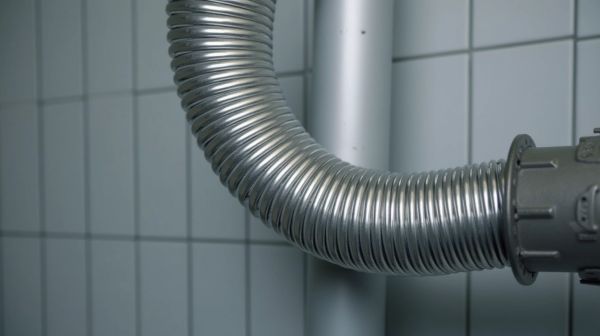

Contrairement aux conduits rigides, la gaine métallique flexible est conçue avec une structure annelée qui lui permet de suivre des trajectoires sinueuses sans effort. Elle peut ainsi épouser des coudes serrés, avec un rayon de courbure parfois inférieur à 5 fois son diamètre. Cette souplesse est un atout majeur dans les rénovations où l’espace est limité, ou dans les machines industrielles où chaque centimètre compte. Encastrée dans un plafond technique ou passant sous un plancher, elle évite les interventions lourdes et préserve l’intégrité des câbles.
Une protection mécanique renforcée
Ne vous fiez pas à son apparence souple : cette gaine est conçue pour encaisser. Elle résiste à l’écrasement, avec des modèles capables de supporter jusqu’à 1250 N sans se déformer. Elle absorbe aussi les vibrations constantes, typiques des réseaux de ventilation ou des environnements industriels. Cela évite la fatigue prématurée des câbles et garantit une étanchéité durable, même en cas de mouvements répétés. Pour bien différencier les matériaux et les usages, une explication détaillée des propriétés techniques est souvent nécessaire.
- ✅ Résistance aux UV et aux fortes variations de température
- ✅ Capacité d’absorption des vibrations mécaniques
- ✅ Protection contre les rongeurs et les chocs accidentels
- ✅ Étanchéité naturelle contre la poussière et les projections
Choisir le bon matériau : Acier galvanisé vs Inox
Le choix du matériau influe directement sur la durée de vie du conduit, surtout en fonction des conditions ambiantes. Deux options principales se distinguent : l’acier galvanisé et l’acier inoxydable SS316. Leur comportement face à la corrosion, à l’humidité ou aux produits chimiques n’a rien à voir.
L'acier galvanisé pour le tertiaire
Plus léger et économique, l’acier galvanisé convient parfaitement aux bâtiments tertiaires, entrepôts ou bureaux, où l’humidité est modérée. La couche de zinc protège contre la rouille dans des environnements secs ou peu agressifs. Il reste une solution performante pour les installations électriques classiques, surtout quand le coût est un critère décisif.
L'acier inoxydable (SS316) pour les milieux agressifs
Dans les zones côtières, les usines chimiques ou les aéroports, l’acier galvanisé ne suffit plus. L’acier inoxydable SS316 est alors incontournable. Sa composition lui confère une résistance exceptionnelle au sel, aux solvants et aux atmosphères corrosives. Même après des années d’exposition, il conserve son intégrité. C’est le choix stratégique pour les installations critiques où la maintenance est difficile ou coûteuse.
Le revêtement PVC pour l'étanchéité
Pour renforcer encore la protection, certaines gaines sont gainées de PVC. Ce revêtement ajoute une barrière contre les liquides et la poussière fine. Il est particulièrement utile dans les environnements humides ou poussiéreux, où l’étanchéité est cruciale. Attention toutefois : le PVC peut vieillir sous UV intense, donc son usage doit être évalué au cas par cas.
| ⚙️ Matériau | 🛡️ Résistance à la corrosion | 🏗️ Applications types | 💰 Prix relatif |
|---|---|---|---|
| Acier galvanisé | Moyenne | Bureaux, entrepôts, installations sèches | Économique |
| Inox SS316 | Haute | Zone côtière, chimie, aéroports, marine | Élevé |
Critères de dimensionnement et accessoires indispensables
Une gaine bien choisie, c’est aussi une gaine bien dimensionnée. Un diamètre inadapté peut entraîner une surchauffe des câbles ou des difficultés d’installation. La gamme standard va de 20 à 90 mm de diamètre nominal, selon les besoins. Pour choisir, il faut tenir compte du nombre et de l’épaisseur des câbles à protéger, tout en respectant les règles de remplissage (généralement 40 à 50 % de la section interne).
Sélectionner le diamètre nominal adapté
Un diamètre trop petit force les câbles, ce qui peut endommager l’isolation. Un trop grand diamètre, en revanche, rend la fixation plus délicate et augmente les coûts inutilement. Il faut donc trouver le juste milieu, en se référant aux tableaux de remplissage standardisés. Une marge de 20 % est souvent recommandée pour faciliter l’insertion et permettre d’éventuelles extensions futures.
Raccords et étanchéité du conduit

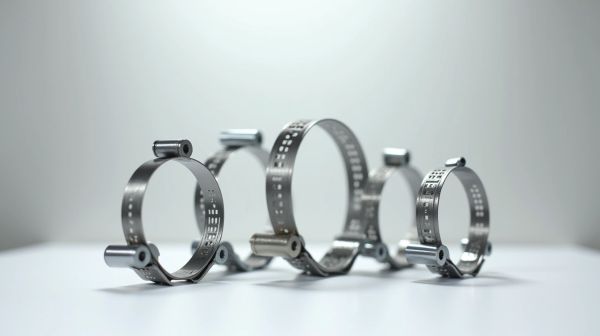

La performance d’un système ne dépend pas seulement du conduit, mais aussi de ses accessoires. Les colliers en acier, les bridges U ou les raccords filetés assurent une fixation solide. Pour les zones critiques, l’usage de pâte d’étanchéité aux jonctions empêche les infiltrations d’eau ou de poussière. Ces détails, souvent négligés, font la différence sur le long terme.
Normes de sécurité et haute tension
En milieu industriel ou dans les réseaux de distribution, la conformité aux normes électriques est impérative. La gaine métallique flexible doit garantir une isolation suffisante, une résistance à la traction (souvent supérieure à 500 N) et une tenue au feu. Ces critères sont essentiels pour les circuits haute tension, où la sécurité prime sur tout. Toujours vérifier que le produit choisi est conforme aux exigences locales en matière de protection des câbles.
FAQ
J'installe des câbles en bord de mer, quelle gaine privilégier ?
Pour les zones exposées au sel marin, l’acier inoxydable SS316 est la référence absolue. Il résiste aux atmosphères salines sans se dégrader, contrairement à l’acier galvanisé qui risque de rouiller prématurément. C’est une solution durable, même à long terme.
Est-ce difficile de couper une gaine métallique flexible ?
Non, à condition d’utiliser la bonne méthode. Une scie à métaux ou une pince spécialisée permet une coupe propre sans écraser le conduit. Il faut éviter les outils trop brutaux qui pourraient endommager les spires internes.
Quelle garantie ai-je sur la résistance à l'écrasement des conduits ?
Les fabricants testent la résistance à l’écrasement selon des normes reconnues, exprimées en Newton (N). Un conduit standard supporte généralement entre 1000 et 1250 N. Ces valeurs sont vérifiables via les fiches techniques, qui reflètent la qualité du produit.
